JH-SJ102是氟堿型高度燒結(jié)焊劑，堿度約3.5. 呈灰色圓形顆粒，粒度為10~60目（約 2.0~0.28mm）�？芍绷鲀捎�，采用直流電源焊接時(shí)焊絲接正極。電弧穩(wěn)定、焊縫成形美觀，脫渣容易熔敷金屬具有優(yōu)良的力學(xué)性能。
用途：配合相應(yīng)的焊絲（如H08MnA、H10Mn2、JH-WQ1、JH-WGX2等），主要用于焊接低碳鋼及某些低合金鋼（如16Mn、14MnNiq、WQ490D、WQ490E、Q345C等）結(jié)構(gòu)和鍋爐壓力容器、船舶、橋梁、輸油管線等埋弧焊接。熔敷金屬具有；良好的低溫沖擊韌性。可用于多道焊，雙面單道焊，多絲焊和窄間隙的埋弧焊接。
焊劑化學(xué)成分：（%）

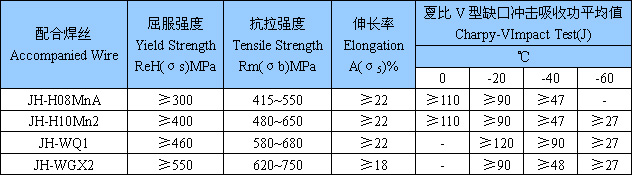

熔敷金屬力學(xué)性能：
注意事項(xiàng)：
1 焊劑在使用前須經(jīng)300℃~350℃烘焙2小時(shí)。
2 焊前應(yīng)清除焊件上的鐵銹、油污、水份等雜質(zhì)。
|
